Dibuja la planta, alzado y perfil. (confinamiento febrero 2022)

HAZ UNO DE LOS DOS EJERCICIOS

........................................................................................................................................................

EJERCICIO 1

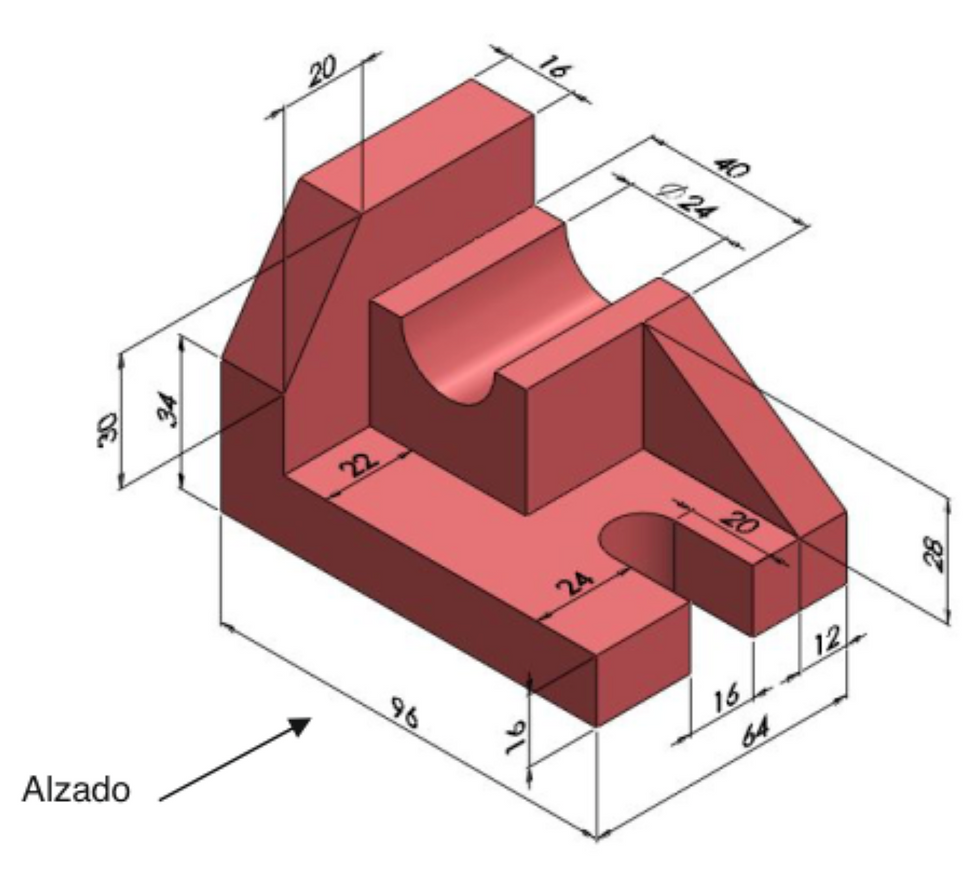

Dibuja la planta, alzado y el perfil de la siguiente figura. Escala 1:1

En este ejercicio no apliques el coeficiente de reducción, construye la figura directamente con las medidas (que vienen dadas en milímetros)

Hoja de datos

Pdf para imprimir

............................................................................................................................................................

EJERCICIO 2

Dibuja el alzado y el perfil de la figura a escala 1:1 (en este caso has de dividir las medidas por 0,816)

Hoja en pdf para imprimir desde casa
